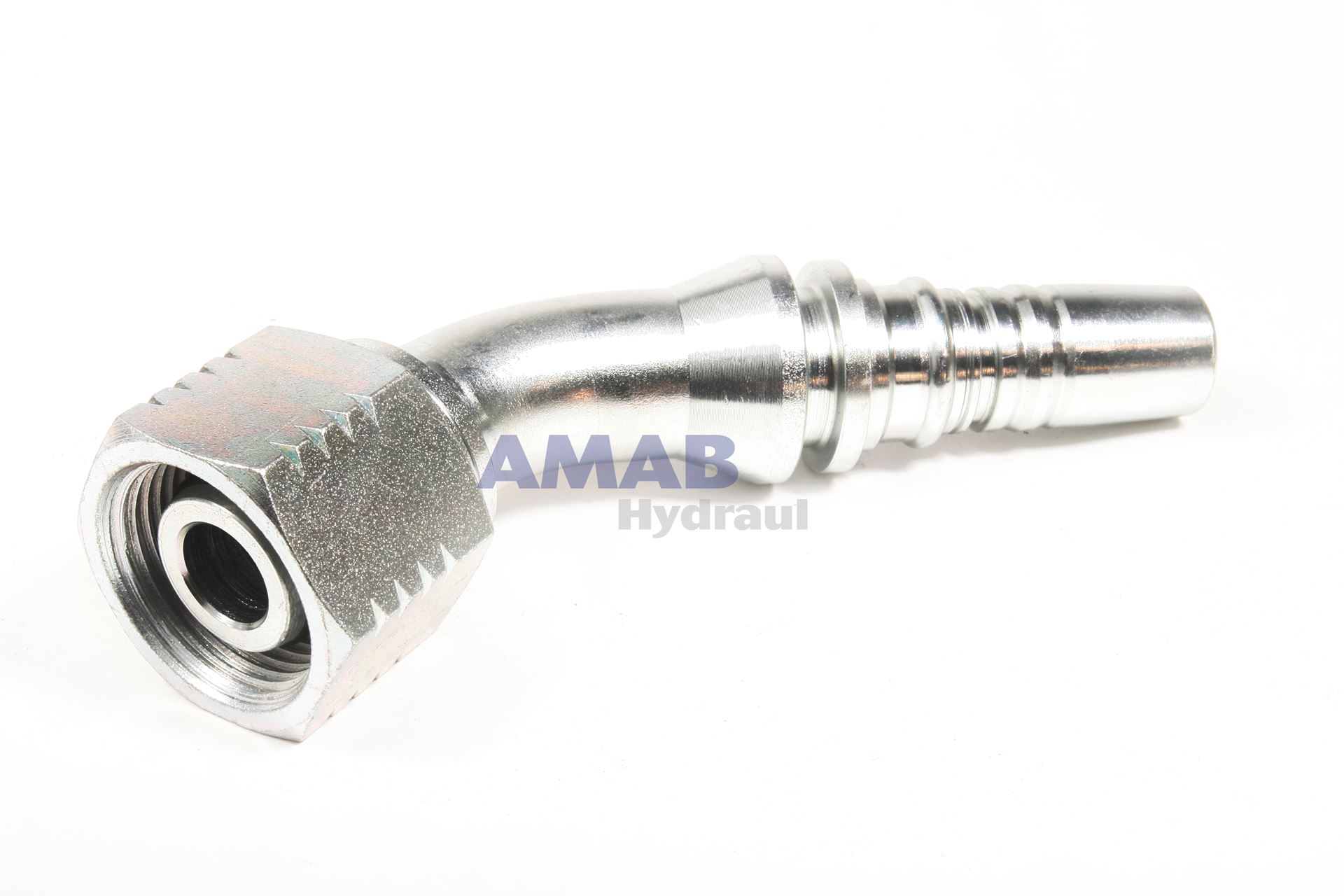

Nippel/IL Plus 45 DKOS-25

✔ Interlock Plus-nippel för spiralslang 1" med anslutning M 36x2
✔ 45° vinkel, nominell diameter DN 25
✔ Tätning O-ring, artnr. 4202030240
✔ För högtryckskopplingar på spiralslang i tung mobil hydraulik
Artikelnr: 0069492516

45° böjd presskopplingsnippel i Manulis Interlock Plus-program för hydraulslang 1" (DN 25) med invändig metrisk svivelmutter M36x2 och 24° kona med O-ring för rör 25 mm, tung serie (S). Nippeln pressas på slangen tillsammans med en Interlock Plus-presshylsa.

Användning

Används för att tillverka slangledningar av spiralslang med fyra eller sex stålspiraler i tunga applikationer. Anslutningen passar skärringskopplingar och portar med 24° kona enligt DIN 2353 / ISO 8434-1 för rör 25 mm i tung serie (S). O-ringen i konan ger en mjuk tätning mot motstycket. Den böjda formen leder slangen i rätt riktning direkt från anslutningen och minskar behovet av vinkeladaptrar.

Tekniska data

  • Typ: presskopplingsnippel, 45° böjd
  • System: Manuli Interlock Plus
  • För slang: 1" (DN 25)
  • Anslutning: invändig M36x2, 24° kona med O-ring, svivelmutter
  • För rör: 25 mm, tung serie (S)
  • Standard: DIN 20066 / ISO 12151-2
  • Mått enligt Manuli: B 16 mm, A 103 mm, C 4,1 mm, E 45,5 mm
  • Nyckelvidd mutter: 41 mm
  • O-ring: AMAB artnr 4202030240

Bra att veta

Kontrollera att O-ringen är hel och att motstyckets kona är ren. Lätta och tunga serien har olika gängor för samma rördimension – kontrollera serien innan beställning. Interlock Plus-hylsorna är av dubbelskalningstyp, så slangen ska skalas enligt Manulis anvisning innan nippel och hylsa pressas. Nippel, hylsa och slang ska höra till samma system och pressas med pressmått enligt Manulis tabell – blanda inte delar från olika tillverkare. AMAB pressar slangledningar på beställning i butikerna och hjälper till att välja rätt hylsa och pressmått.

Specifikationer
Anslutning G2 M 36x2
DimensionA 103
DimensionB 16
DimensionC 4,1
DimensionE 45,5
Förp. Antal 5
För slang 1"
H2 - nyckelvidd 41
ISO-standard ISO 12151-2
Nominel diameter DN 25
OBS Stiftad mutter
Tätningar O-ring, artnr. 4202030240
