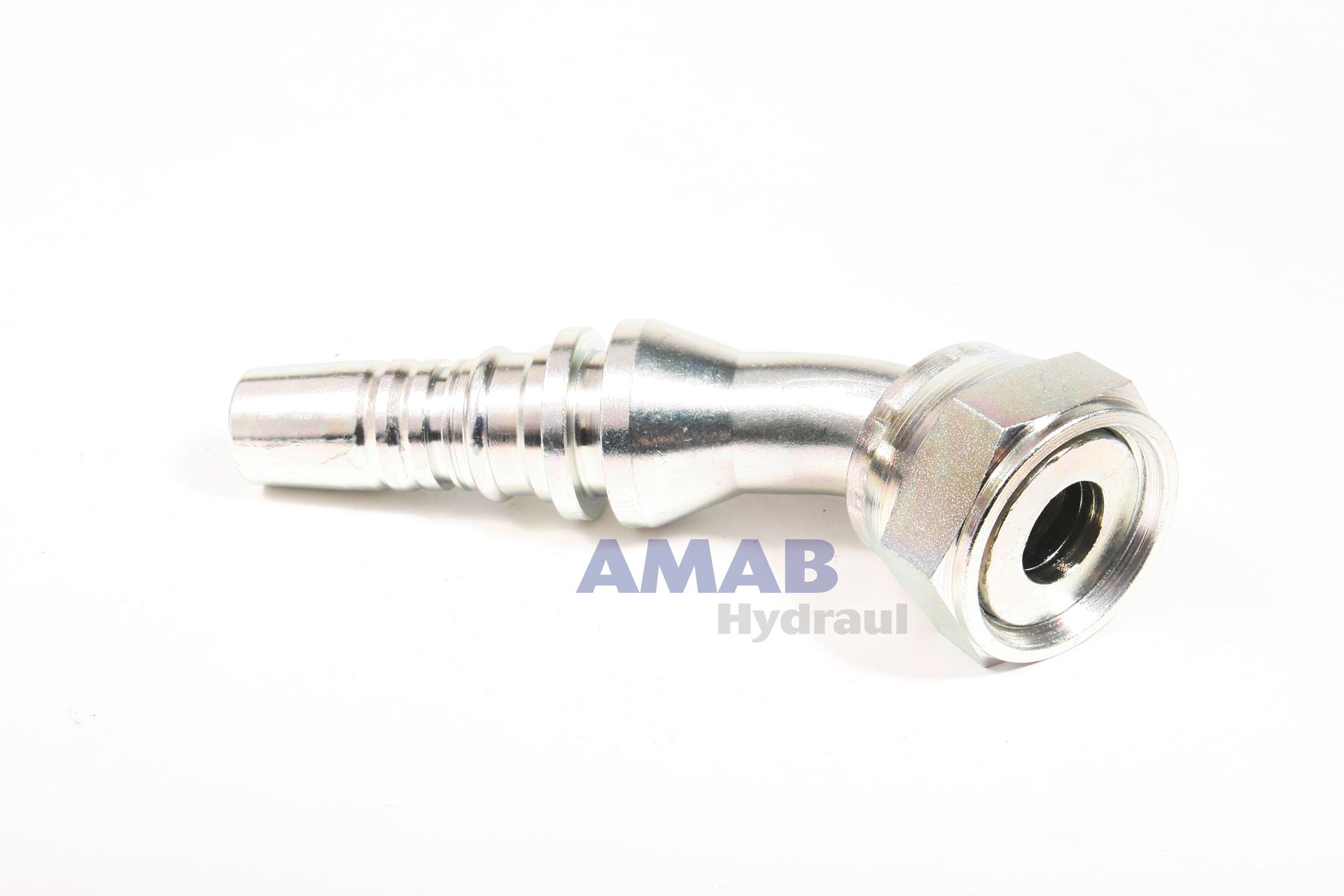

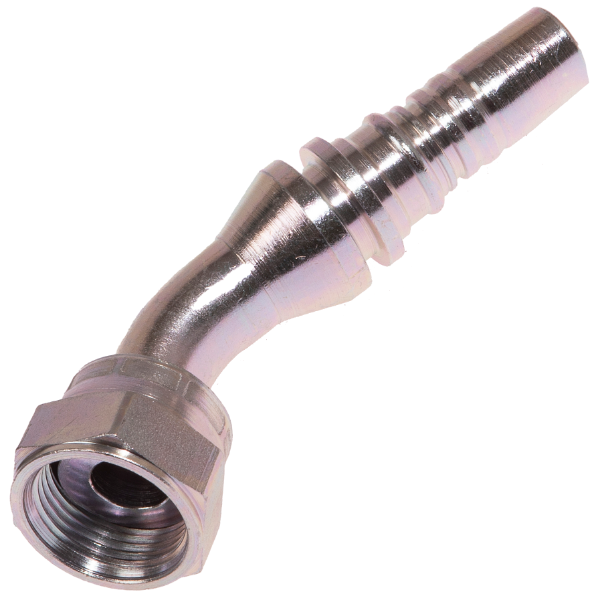

Pressnippel med 45° böj i Manulis Interlock Plus-serie med invändig ORFS-anslutning 1 3/16"-12 och pressad mutter. Nippeln är för spiralslang 3/4" (DN 19, storlek -12).
Användning
Interlock Plus är Manulis tvådelade presskopplingar för högtrycksslang med stålspiral i tunga tillämpningar, till exempel grävmaskiner, hjullastare, skogsmaskiner och andra mobila maskiner med höga tryckpulser. Nippeln pressas tillsammans med en Interlock Plus-hylsa för spiralslang i samma dimension. ORFS-anslutningen följer SAE J516 / ISO 12151-1 och tätar plant mot en utvändig ORFS-nippel eller adapter som har O-ring i ett spår i ändytan. Muttern är pressad på nippeln.
Tekniska data
- Typ: 45° svept böj, invändig ORFS
- Gänga: 1 3/16"-12 UN
- För slang: 3/4" (DN 19, -12)
- Standard: SAE J516 / ISO 12151-1
- Mutter: pressad, nyckelvidd 36 mm
- Mått: A 69,0 mm, C 13,5 mm, E 21,5 mm
- Förpackning: 3 st (säljs styckvis)
- System: Manuli MF2000 Interlock Plus
Bra att veta
Kontrollera att O-ringen i motpartens spår är hel och att tätningsytorna är rena innan muttern dras. Interlock Plus-hylsorna är skalningshylsor, så slangen ska skalas före pressning, och pressmåttet tas från Manulis pressdata för den aktuella kombinationen av slang, hylsa och nippel. Slangledningens arbetstryck begränsas av den svagaste delen, så kontrollera alltid slangens tryckklass. AMAB pressar slangledningar med Interlock Plus i butikerna och hjälper till att välja rätt hylsa och nippel.
