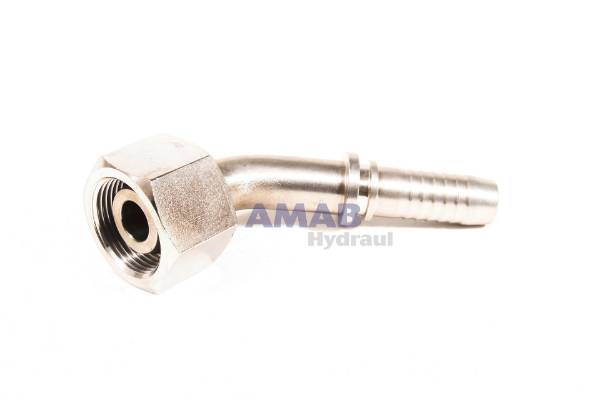

Pressnippel 45° (DKOS) från PH Industrie-Hydraulik i syrafast rostfritt stål 1.4571 (AISI 316 Ti) med svivelmutter M20x1,5, 24° tätkona och O-ring, för anslutning motsvarande rör 12 mm i tunga serien (S) och hydraulslang 3/8" (DN 10).
Användning
Nippeln ansluts mot en motpart med 24°-kona, till exempel en skärringskoppling enligt DIN 2353 / DIN EN ISO 8434-1 för rör 12 mm S. O-ringen i tätkonan ger en mjuktätande anslutning. Vinkeln gör att slangen kan ledas bort utan skarp böj. Nippeln ingår i PH:s syrafasta slangarmatur, som används där slangledningen ska tåla korrosiv miljö, till exempel ombord på fartyg och i process- och livsmedelsindustri.
Tekniska data
- Typ: pressnippel 45°, 24° tätkona med O-ring och svivelmutter (DKOS)
- För slang: 3/8" (DN 10)
- Anslutning: M20x1,5, för rör 12 mm, tunga serien (S)
- O-ring: 10 × 1,5 mm, NBR (FPM på begäran)
- Max arbetstryck (PN): 630 bar (63 MPa)
- Mått (ca): A 43,5 mm, B 18,5 mm, C 7 mm, nyckelvidd 24 mm
- Standard: DIN 20066 (nippel)
- Material: syrafast rostfritt stål 1.4571 (AISI 316 Ti)
Bra att veta
Kontrollera att O-ringen är hel och att konan i motparten är ren innan muttern dras. Lätta (L) och tunga (S) serien har olika gängor för samma rördimension. Nippeln pressas på slangen med en syrafast presshylsa från PH som väljs efter slangtyp och dimension, till exempel P3 för slang 2ST, 2SN och 4SP. Enligt PH ska trycket för en hel slangledning alltid bestämmas av dess svagaste komponent – slang, nippel eller anslutning.
