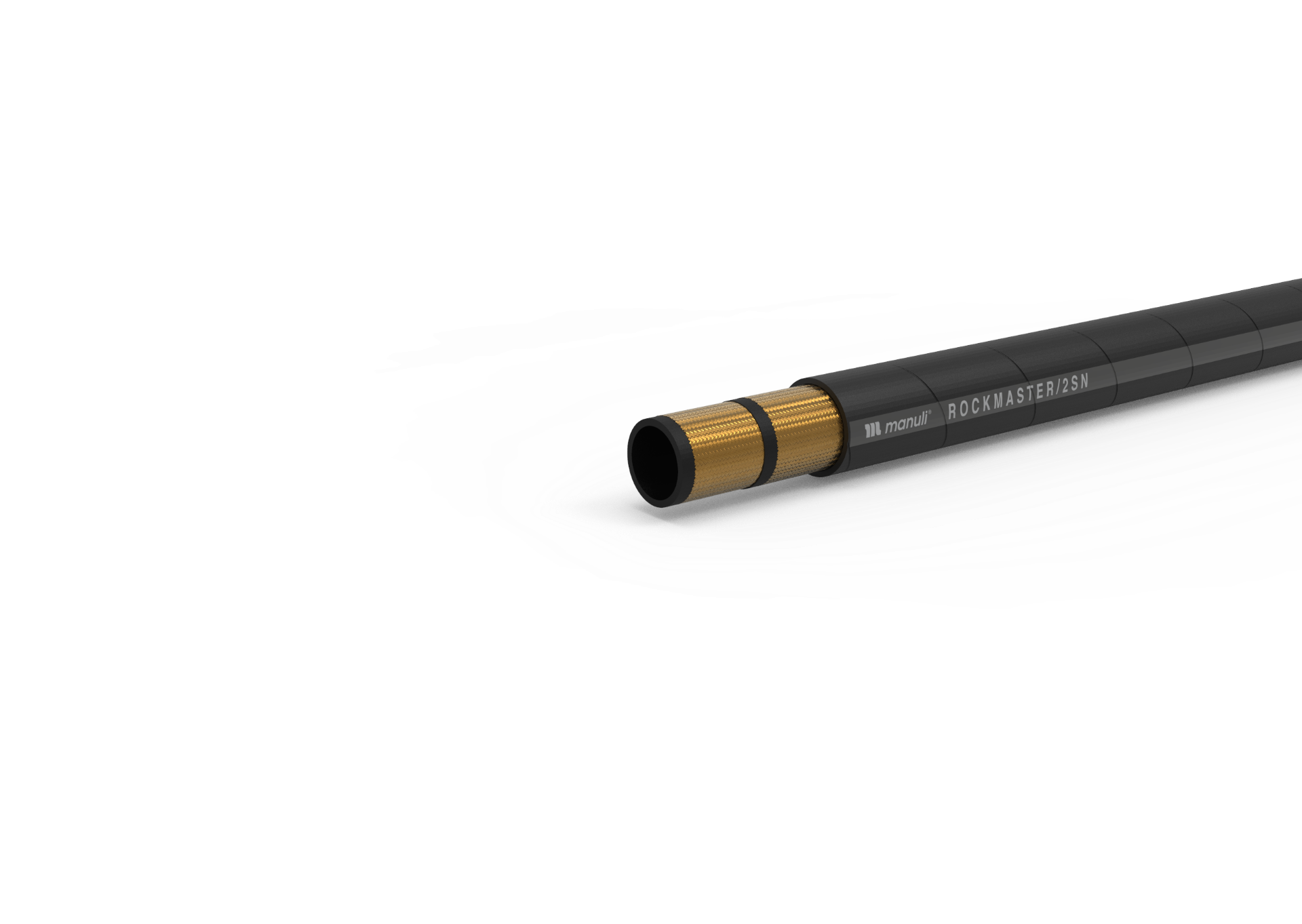

Hydraulslang Rockmaster/2SN DN6

✔ Stålarmerad flätad hydraulslang DN6
✔ Innerdiameter 6,4 mm, ytterdiameter 14,7 mm
✔ Arbetstryck 40 MPa (400 bar), sprängtryck 175 MPa (1750 bar), temperaturområde −40 °C till +100 °C
✔ Armering 2 flätade
Artikelnr: 0100482004

Manuli Rockmaster/2SN är en tvåflätad stålarmerad hydraulslang enligt ISO 1436-1 2SN (motsvarar EN 853 2SN) med nötningsbeständigt ytterhölje. I dimension DN6 (1/4") har slangen 40 MPa (400 bar) arbetstryck och är den klassiska universalslangen för tryckledningar på mobila maskiner och i industrin. Säljs per meter.

Användning

Används för tryck- och returledningar med mineralolja och syntetiska oljor på entreprenad-, skogs- och lantbruksmaskiner, i verkstäder och i industriella hydraulanläggningar. DN6 är en vanlig dimension för styrledningar, manometerledningar och mindre cylindrar. Slangen pressas med Manulis skalfria MF2000-hylsa 1/4" och MF2000-nipplar; för spiralarmerad slang används i stället Spiralfit/Interlock. Monterade slangar tillverkar vi i våra butiker.

Tekniska data

  • Dimension: DN6 / 1/4"
  • Innerdiameter: 6,4 mm, ytterdiameter 14,7 mm
  • Armering: 2 flätade stålinlägg, utvändig diameter armering 12,7 mm
  • Arbetstryck: 40 MPa (400 bar), sprängtryck 175 MPa (1 750 bar)
  • Minsta böjradie: 50 mm
  • Temperaturområde: -40 °C till +100 °C
  • Innertub: nitrilbas; ytterhölje flam-, ozon-, väder- och nötningsbeständigt
  • Standard: ISO 1436-1 2SN; godkännanden MSHA, FRAS, BV, DNV-GL MED
  • Förpackning: 150 m rulle (säljs per meter)

Bra att veta

Välj slang efter systemets arbetstryck med marginal, inte efter sprängtrycket. Kontrollera pressmåttet mot Manulis presstabell för Rockmaster/2SN och använd hylsa och nippel från samma system. Vid dragning nära skarpa kanter kompletteras slangen med slangskydd eller skyddsspiral.

Specifikationer
Användningsområde Mineraloljor, syntetiska oljor
Arbetstemperatur -40° C - +100° C
Armering 2 flätade
Utv. diameter armering 12,7 mm
Förp. Antal 150
Innerdiameter I.D. 6,4 mm
Innertub Nitrilbas
ISO-standard ISO 1436-1 2SN
Min. Böjningsradie 50 mm
Nominel diameter DN6
Ytterdiameter Y.D. 14,7 mm
Ytterhölje Flam-, ozon-, väder-, och nötn
Arbetstryck 40 MPa
Sprängtryck 175 MPa
Godkännande MSHA, FRAS, BV, DNV-GL MED
