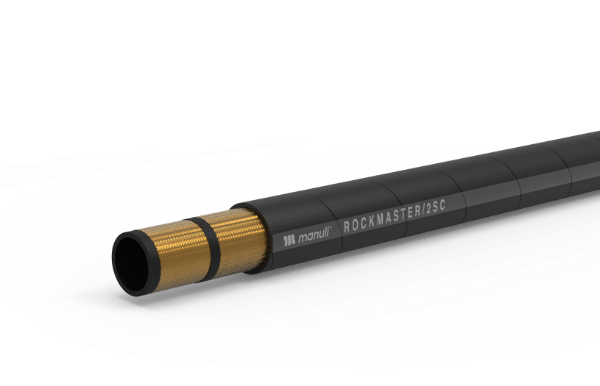

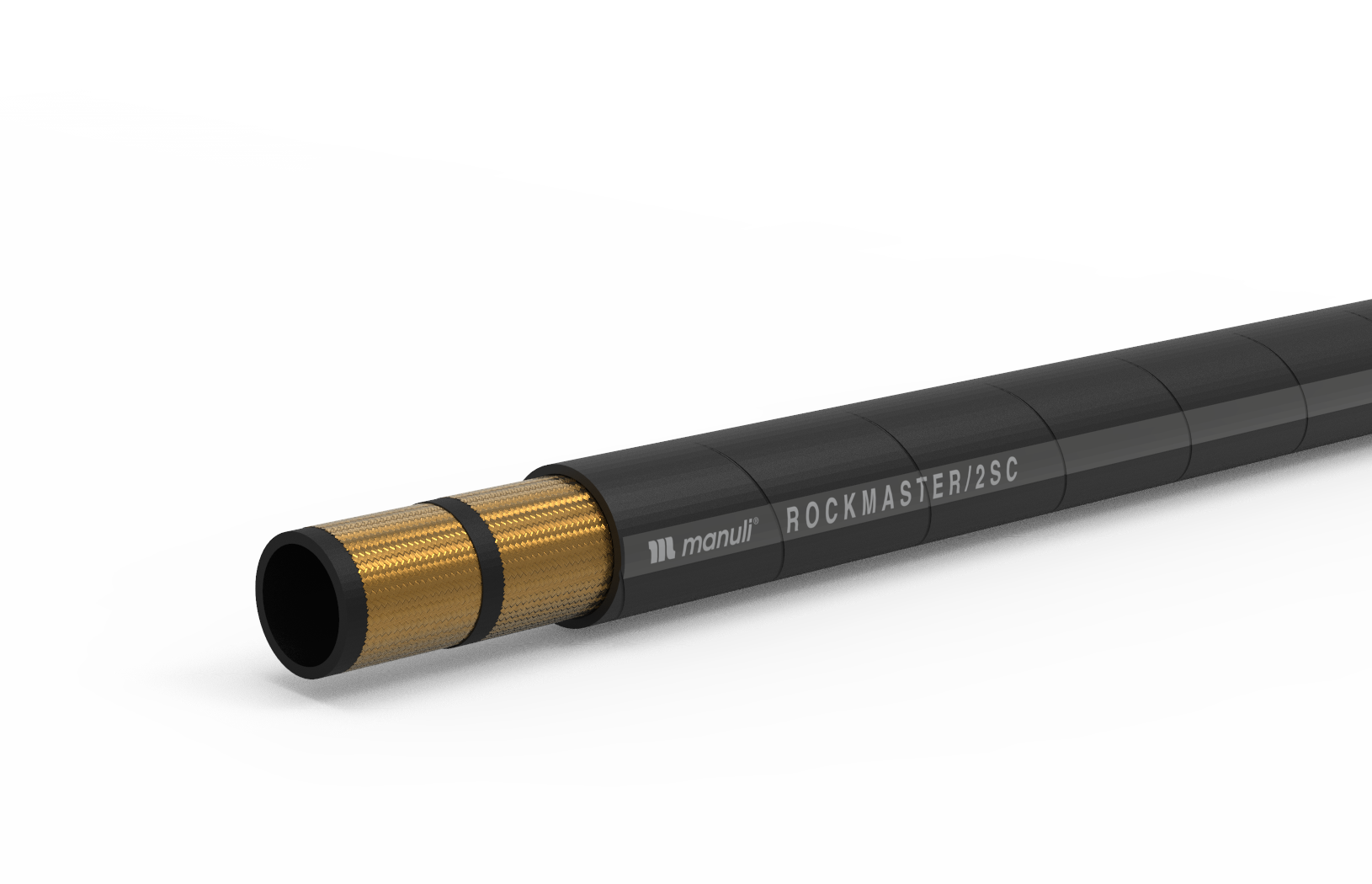

Hydraulslang Rockmaster/2SC DN6

✔ Stålarmerad flätad hydraulslang DN6
✔ Innerdiameter 6,4 mm, ytterdiameter 13,1 mm
✔ Arbetstryck 40 MPa (400 bar), sprängtryck 185 MPa (1850 bar), temperaturområde −40 °C till +100 °C
✔ Armering 2 flätade
Artikelnr: 0100488004

Manuli Rockmaster/2SC är en kompakt tvåflätad stålarmerad hydraulslang enligt ISO 11237 2SC med nitrilbaserad innertub och ett flam-, ozon-, väder- och nötningsbeständigt ytterhölje. I dimension DN 6 (1/4") klarar den 400 bar arbetstryck med en minsta böjradie på 45 mm, klart mindre än en standard 2SN. Säljs per meter.

Användning

Rockmaster/2SC är vår standardslang för tryck- och returledningar med mineralolja och syntetiska oljor på entreprenad-, skogs- och lantbruksmaskiner samt i industrin. Den mindre ytterdiametern och korta böjradien gör den enkel att dra i trånga utrymmen, och slangen klarar vakuum enligt SAE 100R4 i sugledningar. Pressas med Manulis skalfria MF2000-hylsa 1/4" (art.nr 0000261004) och MF2000-nipplar; färdiga slangar tillverkar vi i våra butiker.

Tekniska data

  • Dimension: DN 6 / 1/4"
  • Innerdiameter: 6,4 mm, ytterdiameter 13,1 mm
  • Armering: två flätade stålinlägg, utvändig diameter armering 11,3 mm
  • Arbetstryck: 40 MPa (400 bar), sprängtryck 185 MPa
  • Minsta böjradie: 45 mm
  • Temperatur: -40 °C till +100 °C
  • Innertub: nitrilbas; ytterhölje flam-, ozon-, väder- och nötningsbeständigt; vakuum enligt SAE 100R4
  • Standard: ISO 11237 2SC; godkännanden MSHA, FRAS, DNV-GL, LR, ABS
  • Förpackning: rulle 150 m (säljs per meter)

Bra att veta

Dimensionera efter systemets arbetstryck med marginal och efter flödet – för liten slang ger tryckfall och värme. Vid pressning gäller Manulis pressmått för Rockmaster/2SC, inte för 2SN. Skydda slangen med spiral där den skaver mot skarpa kanter.

Specifikationer
Anmärkning Vakuum enl. SAE 100R4
Användningsområde Mineraloljor, syntetiska oljor
Arbetstemperatur -40 C - +100 C
Armering 2 flätade
Utv. diameter armering 11,3 mm
Förp. Antal 150
Innerdiameter I.D. 6,4 mm
Innertub Nitrilbas
Min. Böjningsradie 45 mm
Nominel diameter DN6
Ytterdiameter Y.D. 13,1 mm
Ytterhölje Flam-, ozon-, väder-, och nötn
Arbetstryck 40 MPa
ISO-standard ISO 11237 2SC
Godkännande MSHA, FRAS, DNV-GL, LR, ABS
Sprängtryck 185 MPa
