Blindfläns 3000PSI, o-ringsspå

✔ SAE-flänskomponent
✔ Nominell diameter 1/2"
✔ Arbetstryck 34,5 MPa (345 bar)
✔ För anslutning, avblindning och mätuttag på SAE-flänsportar på pumpar, motorer och ventilblock
Artikelnr: 0583400800

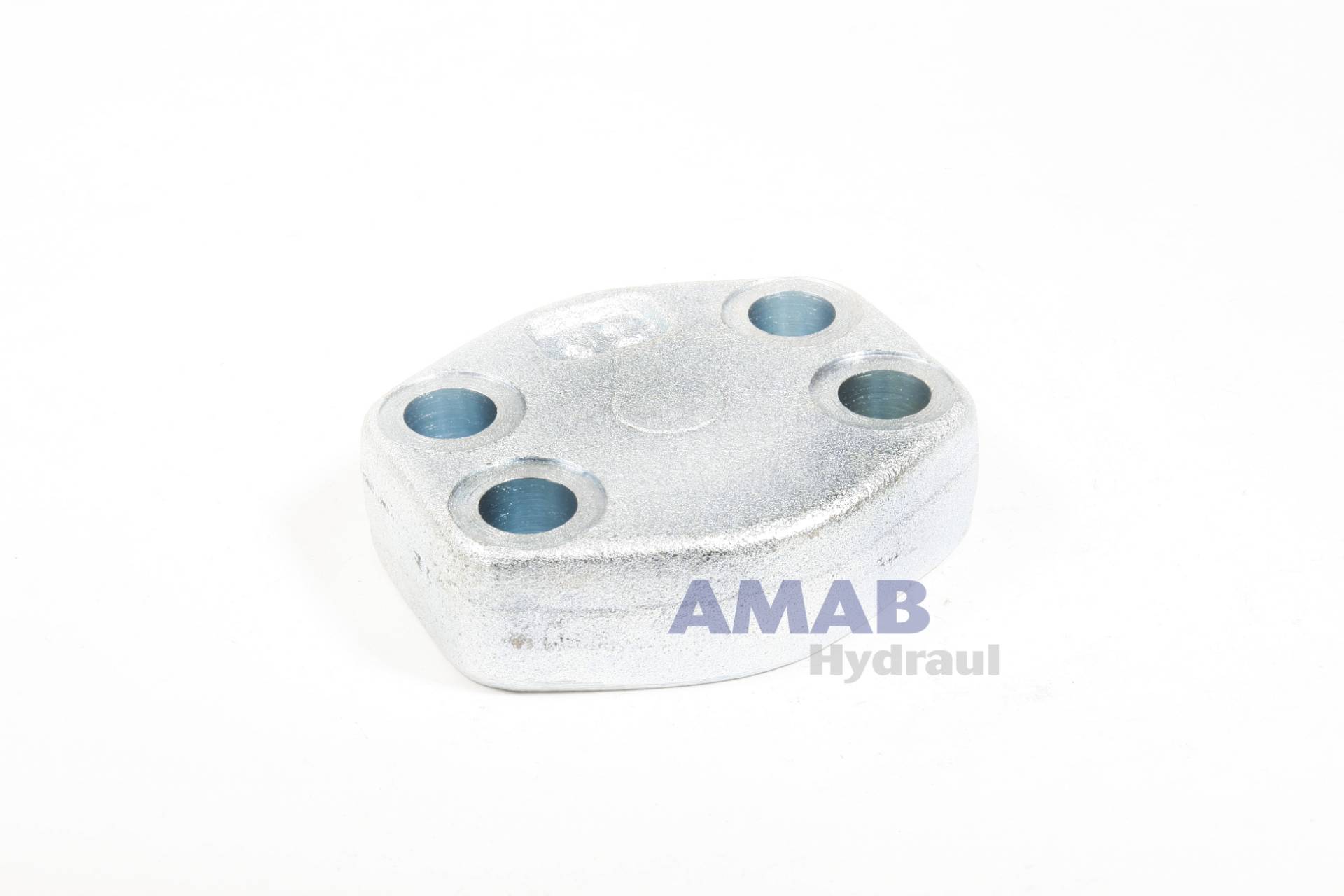

Blindfläns i SAE-standard 3000 PSI (kod 61) för flänsstorlek 1/2", tillverkad av Oleo Tecnica i stål S355. Flänsen har O-ringsspår och används för att täcka och täta en SAE-flänsport som inte används.

Användning

Blindflänsen monteras på en fyrhåls SAE-flänsport 1/2" på pumpar, motorer, ventilblock och tankar, till exempel när en port ska pluggas vid ombyggnad eller provning. Flänsar och portar enligt SAE J518 och ISO 6162 är utbytbara mellan tillverkare inom samma tryckserie. Flänsen fästs med fyra skruvar M8x30.

Tekniska data

  • Typ: blindfläns med O-ringsspår
  • Standard: SAE J518 / ISO 6162, 3000 PSI (kod 61)
  • Storlek: 1/2"
  • Max rekommenderat arbetstryck: 345 kg/cm² (cirka 33,8 MPa)
  • Mått enligt måttskiss: C 38,10, D 56, E 17,48, F 46, H 16, L 9 (mm)
  • Skruv: M8x30 (metrisk)
  • Material: stål S355
  • Vikt: 0,24 kg

Bra att veta

Flänsen tätar mot porten med en O-ring i spåret, så tätningsytan och spåret ska vara rena och fria från repor. Använd ny O-ring vid varje montering och dra skruvarna jämnt i kors i flera steg, så att flänsen ligger plant mot porten. Blanda inte 3000 PSI (kod 61) och 6000 PSI (kod 62) – de har olika bulthålsdelning och tjocklek. Skruvar och O-ring ingår inte.

Specifikationer
Arbetstryck 34,5 MPa
DimensionC 38,1
DimensionD 56
DimensionE 17,48
DimensionF 46
DimensionH 16
Förp. Antal 1
ISO-standard SAE J518
Nominel diameter 1/2"
Bult M8x30
