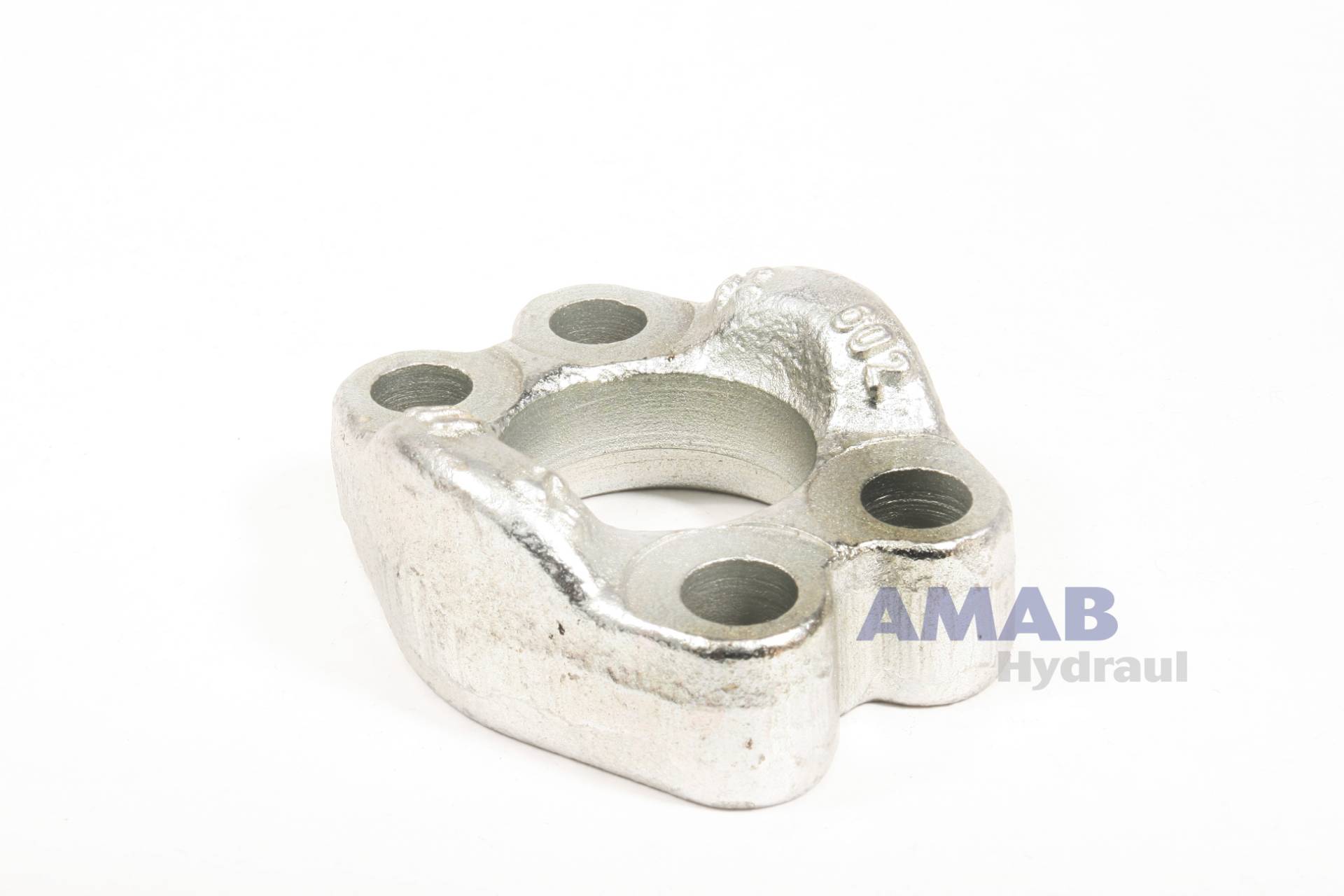

Helfläns (oskuren flänshalva i ett stycke) i storlek 2" ur 6000 PSI-serien från Oleo Tecnica. Flänsen spänner fast en flänsnippel eller flänsad slangkoppling mot en SAE-port.
Användning
Helflänsen används för att ansluta rör och slang till 6000 PSI-flänsportar på pumpar, motorer, ventilblock och cylindrar, där en kraftig och säker anslutning behövs. Den ska kombineras med en flänsnippel eller slangkoppling med fläns i samma serie.
Tekniska data
- Typ: helfläns, oskuren, 6000 PSI-serien
- Storlek: 2"
- Rekommenderat max arbetstryck: 414 kg/cm²
- Mått A / B / C: 80,16 / 67,56 / 96,82 mm
- Mått D / E / F: 133 / 44,45 / 113,8 mm
- Mått G / H / I / L: 52 / 37 / 12,07 / 21 mm
- Skruv: M20x70 eller 3/4"x2 3/4" UNC
- Vikt: 2,10 kg
- Material: stål S355, förzinkad (Cr3)
Bra att veta
Kontrollera att flänsnippel och port tillhör 6000 PSI-serien – 3000 och 6000 PSI har olika mått. Dra skruvarna stegvis och korsvis så att flänsen ligger an jämnt, och använd skruvar i hållfasthetsklass enligt tillverkarens anvisning. O-ringen ska vara hel och ligga rätt i spåret – en snett åtdragen fläns är en vanlig orsak till läckage. Är du osäker på gänga eller dimension kan du ta med delen till någon av AMAB:s butiker, där vi mäter upp den och hjälper dig att välja rätt koppling eller pressa en färdig slang.
