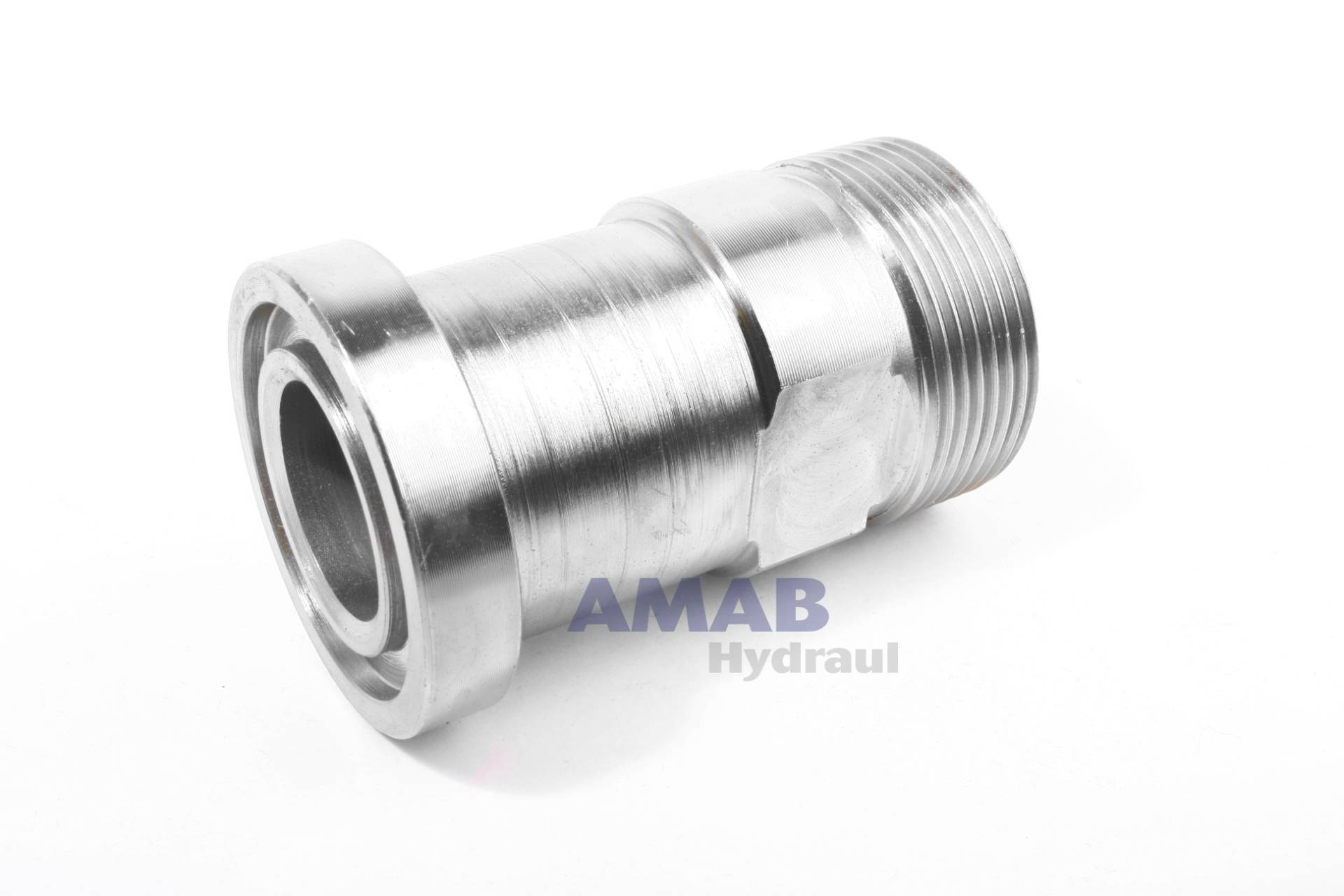

Flänsadapter (codolo) från Oleo Tecnica med SAE-fläns 1 1/4" i 6000-serien på ena sidan och utvändig metrisk 24°-anslutning M52x2 för rör 38 mm i den tunga serien (S) enligt DIN 3901/3902 på den andra.
Användning
Adaptern spänns fast mot en flänsport med en SAE-flänshalva eller helfläns och ger porten en 24°-skärringsanslutning för rör eller slangnippel 38S. SAE-flänsar enligt SAE J518 / ISO 6162 används på pumpar, motorer, ventilblock och rör med flänsportar, där stora flöden och höga tryck gör gängade anslutningar opraktiska. 3000-serien motsvarar kod 61 och 6000-serien kod 62.
Tekniska data
- Typ: flänsadapter SAE 6000 psi – 24° DIN 3901/3902
- Flänsstorlek: 1 1/4"
- Rörsida: M52x2, rör 38 mm (S)
- Max arbetstryck: 400 kg/cm²
- Mått: B 30 mm, C 54,0 mm, E 83 mm, F 10,29 mm, I 16,0 mm
- Nyckelvidd: 46 mm
- O-ring: typ 4150
- Vikt: 0,65 kg
- Material: stål, förzinkat (Cr3)
Bra att veta
Rörsidan monteras med mutter och skärring för 38S enligt tillverkarens anvisning. Dra flänsskruvarna korsvis och jämnt i flera steg så att flänsen ligger an plant, och använd skruvar med rätt längd och hållfasthet. Kontrollera att O-ringen är hel och ligger rätt i spåret. Oleo Tecnica anger rekommenderat maximalt arbetstryck i kg/cm².
