90gr UF JIC 1 5/16- 1 NPTF

✔ Adapter JIC 37° / utvändig NPTF
✔ JIC 37° enligt ISO 8434-2 / SAE J514, NPTF enligt ANSI B1.20.3
✔ 90° vinkel
✔ För anslutning av JIC-slangar och rör till komponenter med NPTF-portar
Artikelnr: 0611401616

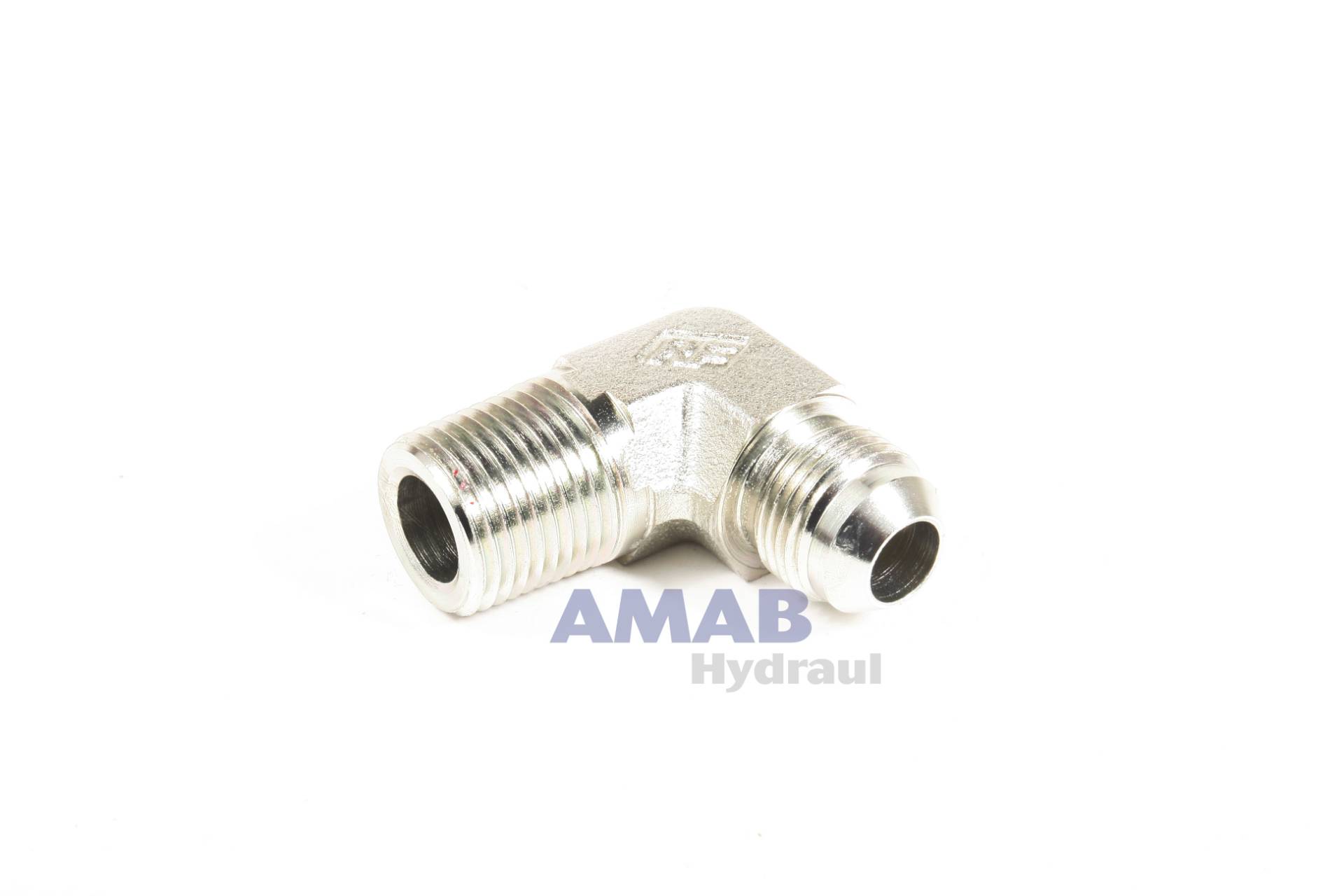

Fast 90° vinkelkoppling från RAC-Fluid med utvändig JIC 37°-gänga 1 5/16"-12 och utvändig konisk NPTF-gänga 1". JIC-sidan passar rör 25 mm.

Användning

NPTF-änden skruvas in i en invändig NPTF-port och JIC-sidan pekar 90° ut från porten, där en slang med JIC-svivelmutter 1 5/16"-12 eller ett 37°-flänsat rör ansluts. NPTF-gängan (SAE 476) är vanlig på maskiner och komponenter av amerikanskt ursprung.

Tekniska data

  • Typ: vinkelkoppling 90°, fast
  • JIC-anslutning: utvändig 1 5/16"-12, 37° kona
  • Inskruvning: utvändig NPTF 1" (konisk)
  • Nyckelvidd: 33 mm
  • Mått H8 / L: 50 / 46 mm
  • För rör: 25 mm
  • Arbetstryck (rör 25x3): 16 MPa (160 bar)
  • Material: stål, förzinkat

Bra att veta

NPTF-gängan är konisk och tätar i själva gängan. Gängorna ska vara rena och oskadade, och vid behov används ett gängtätningsmedel avsett för hydraulik. Dra inte för hårt – en konisk gänga kan spräcka en port i gjutjärn eller aluminium. JIC 37° tätar metall mot metall i konan, så gängan ska vara torr och fri från gängtejp och tätningsmedel. Kontrollera att konorna är rena och oskadade och dra inte för hårt – en överdragen kona kan spricka eller börja läcka. JIC 37° ska inte förväxlas med SAE 45° eller BSP 60°, som har snarlika dimensioner. Är du osäker på gänga eller dimension kan du ta med delen till någon av AMAB:s butiker, där vi mäter upp den och hjälper dig att välja rätt koppling eller pressa en färdig slang.
