T-adapt stb JIC 3/4-3/4UNF

✔ Adapter JIC 37° med utvändig UNF/O-ringsgänga
✔ JIC 37° enligt SAE J514 / ISO 8434-2, O-ringsgänga enligt SAE J1926 / ISO 11926
✔ För anslutning av JIC-slang- och rörledningar till ventiler
Artikelnr: 0618200808

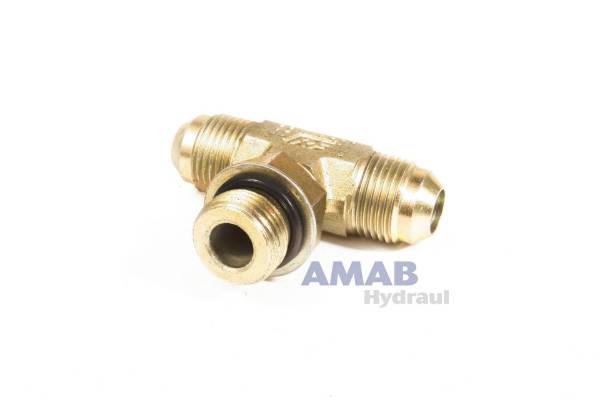

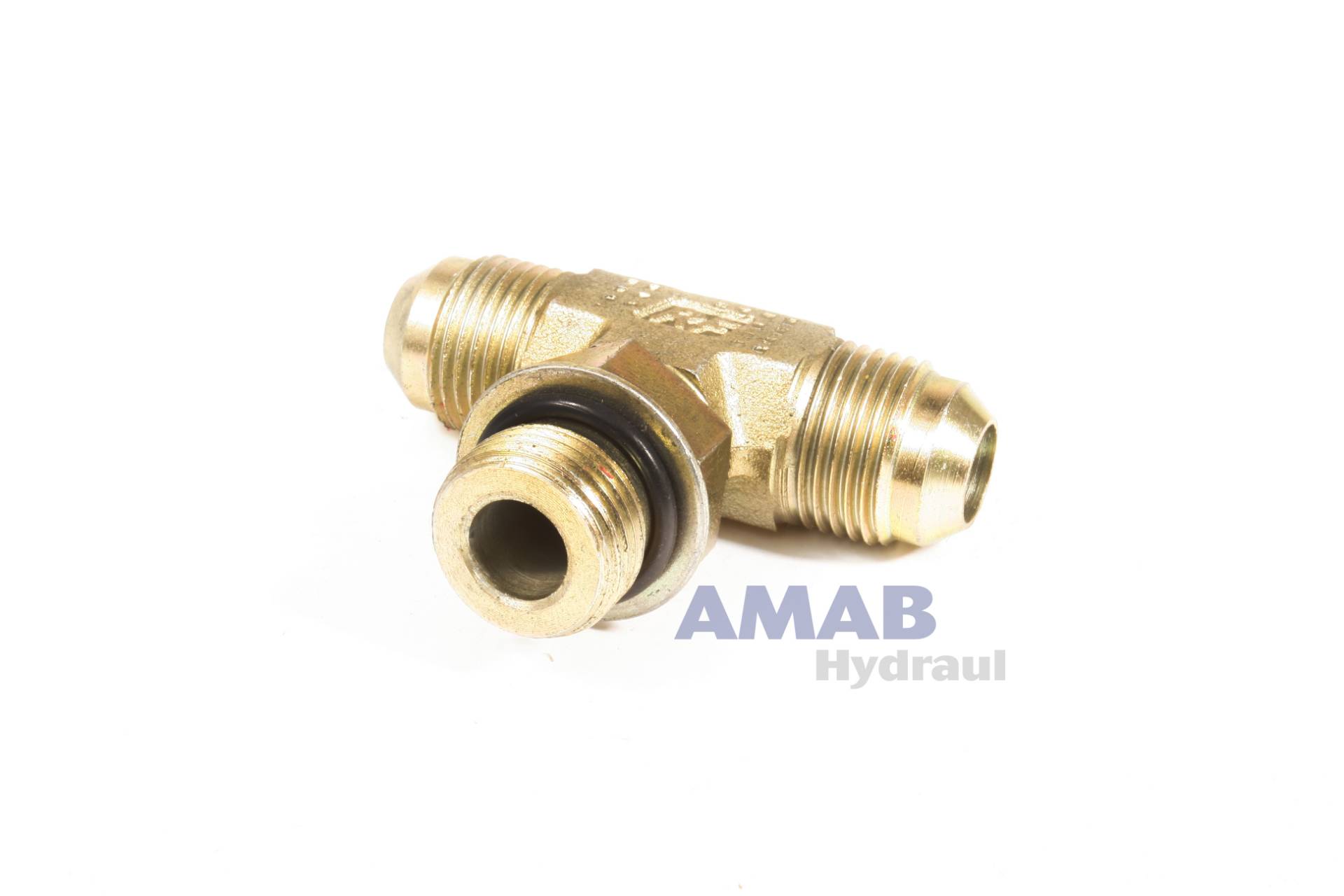

Ställbar T-adapter (inskruvningsdelen i grenen) från RAC-Fluid med 2 × utvändig JIC 37°-anslutning 3/4"-16 och en ställbar inskruvningsdel med UNF-gänga 3/4"-16, O-ring och låsmutter. JIC-sidan motsvarar rör 12 mm.

Användning

Inskruvningsdelen passar O-ringsportar med UNF-gänga enligt ISO 11926-1 / SAE J1926, som är vanliga på amerikanska pumpar, motorer och ventiler. Adaptern vrids till rätt läge innan låsmuttern dras. På JIC-sidan ansluts en slang med JIC-svivelmutter 3/4"-16 eller ett 37° flänsat rör enligt ISO 8434-2 / SAE J514. T-adaptern används för att ta ut två ledningar från samma port, till exempel till en manometer eller en andra förbrukare.

Tekniska data

  • Typ: T-adapter (inskruvningsdelen i grenen) ställbar, JIC 37° / UNF med O-ring
  • JIC-sida: 2 × utvändig 3/4"-16, rör 12 mm
  • Portsida: UNF 3/4"-16 med O-ring och låsmutter, ISO 11926-1 / SAE J1926
  • Arbetstryck: 25 MPa (250 bar) för rör 12 mm
  • Nyckelvidder: 19 och 22 mm
  • Mått: H 37 mm, H3 11 mm, L 31,5 mm
  • O-ring: NBR, −30 °C till +120 °C
  • Material: stål, gulpassiverad förzinkning (Fe/Zn 12 c 2C)

Bra att veta

Backa låsmuttern, smörj O-ringen och skruva in adaptern för hand tills stödbrickan ligger an. Vrid sedan tillbaka till rätt läge, högst ett varv, håll adaptern och dra låsmuttern. Tillverkarens maxmoment för ställbar UNF 3/4"-16 är 70 Nm. JIC 37° tätar metall mot metall i konan, så gängorna ska vara fria från tejp och tätningsmedel. Konorna ska vara rena och oskadade, och JIC får inte blandas med SAE 45° eller BSP 60°, som kan se likadana ut.
