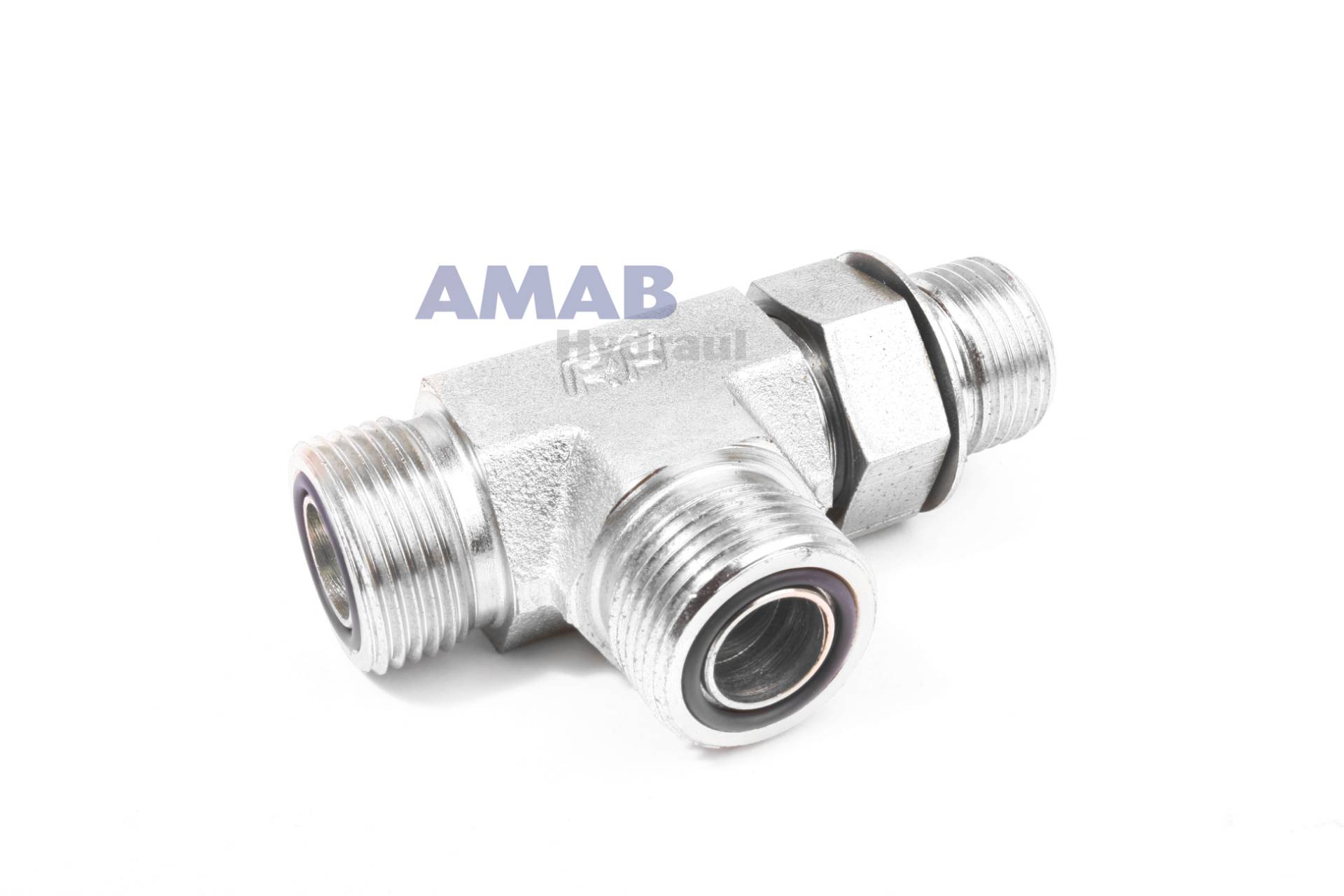

Ställbar L-adapter av typ 9TOD5 från RAC-Fluid med två utvändiga ORFS-anslutningar 9/16"-18 och en ställbar utvändig UNF-gänga 7/16"-20 med låsmutter och O-ring för O-ringsportar enligt ISO 11926 / SAE J1926. ORFS-sidorna motsvarar rör 6 mm.
Användning
Adaptern skruvas in i en UNF-port 7/16"-20 och riktas innan låsmuttern dras. De två ORFS-anslutningarna fördelar flödet till slangar med invändig ORFS 9/16"-svivelmutter eller till rör. RAC-Fluids ORFS-kopplingar följer ISO 8434-3 och SAE J1453 och är gulförzinkade.
Tekniska data
- Typ: ställbar L-adapter, ORFS – UNF med O-ring (9TOD5)
- ORFS-sidor: 2 x utvändig 9/16"-18 (rör 6 mm)
- Portsida: UNF 7/16"-20, ställbar, O-ring
- Nyckelvidder: Ch1 14 mm, Ch9 16 mm
- Mått: H 32,5 mm, H3 11 mm, L 21,5 mm
- O-ring: NBR, −30 °C till +120 °C
- Material: stål, gulförzinkat
Bra att veta
Skruva in kopplingen tills O-ringen ligger an, vrid tillbaka till rätt riktning (högst ett varv) och dra låsmuttern mot porten. Smörj O-ringen lätt och kontrollera att porten har plan, ren tätningsyta. ORFS tätar med en O-ring i kopplingens plana ändyta mot den plana hylsan på röret eller slangnippeln. Kontrollera att O-ringen sitter i spåret och är hel och att tätningsytorna är rena – gängan tätar inte och ska inte tejpas. ORFS ska inte blandas ihop med JIC, som kan ha liknande gängor men tätar med kona.
