Koppling XGR-42/35 L

✔ Rak skarvreducering med skärring mellan rör av två dimensioner
✔ DIN 2353 / ISO 8434-1
✔ Skarvar två rör med olika dimension
✔ För dimensionsövergång i rörledningar i hydraulsystem
Artikelnr: 7064235109

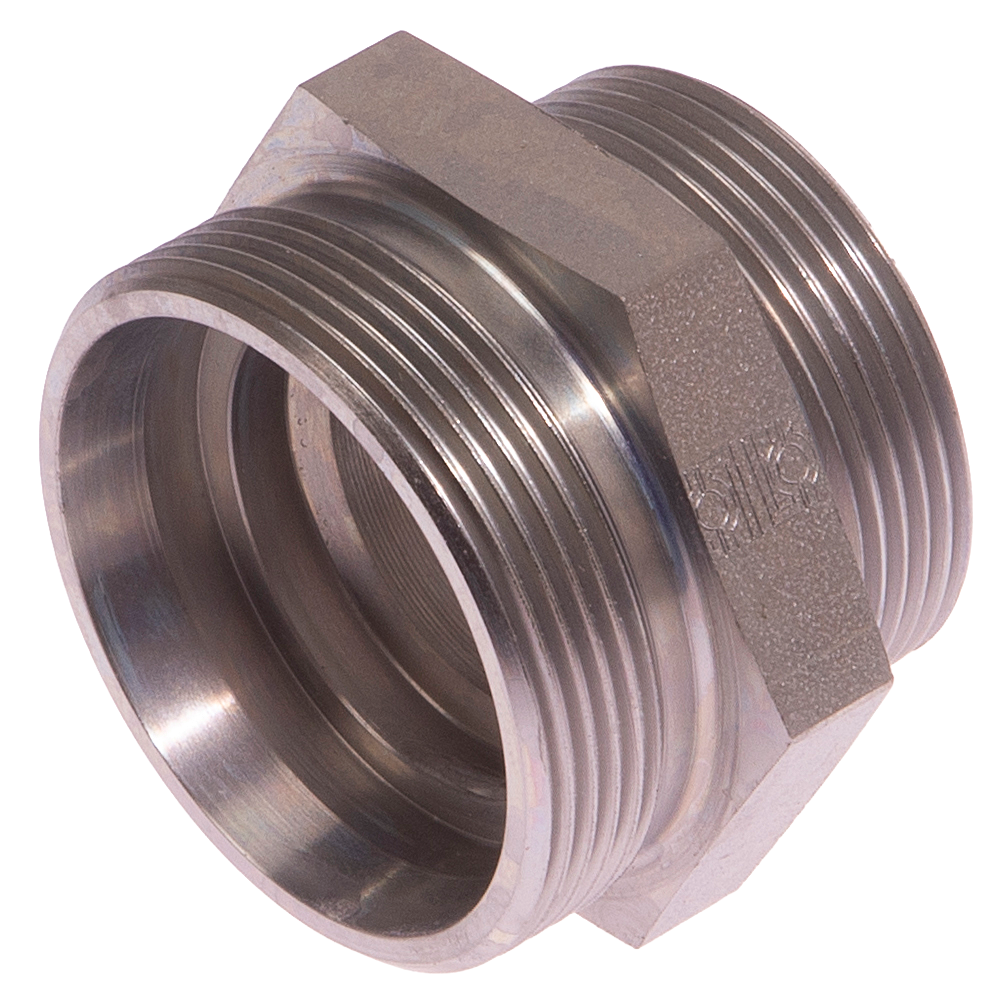

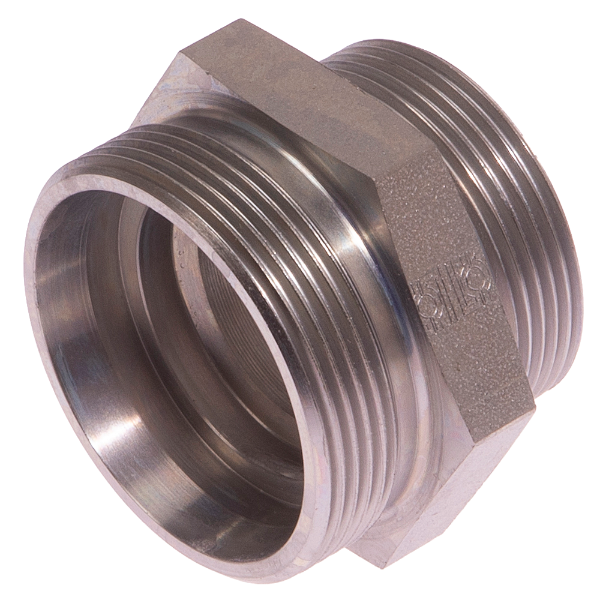

Rak skarvreducering XGR-42/35 L från Stauff, med 24°-innerkona i båda ändar: för rör 42 mm i den ena och rör 35 mm i den andra, båda i lätta serien (L). Kopplingen är av zink-nickelbehandlat stål och levereras som kopplingskropp.

Användning

Skarvreduceringen förbinder två rör av olika dimension i en rak linje, till exempel där en grov tryckledning går över till en mindre dimension närmare förbrukaren. Båda ändarna följer ISO 8434-1 (DIN 2353) och kompletteras med skärring och mutter för 42L respektive 35L.

Tekniska data

  • Typ: rak skarvreducering
  • Ände 1: 24°-innerkona för rör 42 mm, lätta serien (L)
  • Ände 2: 24°-innerkona för rör 35 mm, lätta serien (L)
  • Material: stål, zink-nickelbehandlat
  • Leveransutförande: utan muttrar och skärringar

Bra att veta

Grova dimensioner kräver stort åtdragningsmoment – förmontera gärna skärringarna i en förmonteringsmaskin eller med förmonteringsstuts. Skärringskopplingar monteras genom att mutter och skärring träs på röret, röret skjuts in till anslag i konan och muttern dras tills skärringen har skurit in i röret. Kapa röret rakt och avgrada det, och använd inte gängtejp på 24°-konan. Blanda inte L- och S-seriens delar. I AMAB:s butiker hjälper vi gärna till med rör, skärringar och muttrar.
