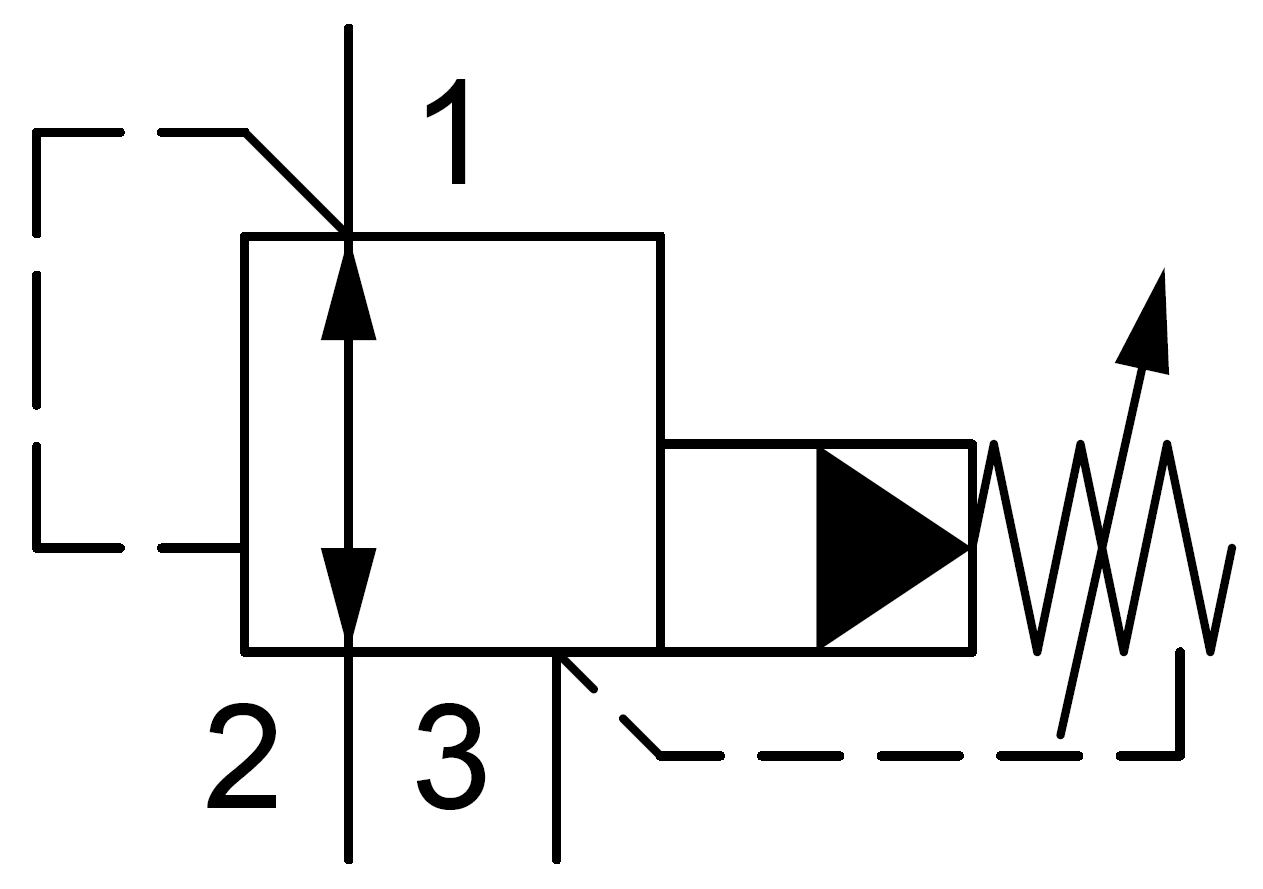

Tryckreducerande patronventil VRPX-10A-20 från Bosch Rexroth (Oil Control) för kavitet CA-10A-3N. Ventilen sänker trycket i en delkrets till ett inställt värde, oberoende av ett högre tryck på inloppssidan.
Användning
Patronventiler skruvas in i en kavitet i ett ventilblock eller i ett ledningsmonterat ventilhus, och gör det möjligt att bygga kompakta hydraulsystem med få rörförband. Tryckreduceringsventiler används när en funktion ska arbeta med lägre tryck än resten av systemet, till exempel för att begränsa klämkraft, matningstryck till styrkretsar eller trycket till en känslig komponent.
Tekniska data
- Typ: tryckreduceringsventil, patron
- Kavitet: CA-10A-3N
- Max flöde: 60 l/min
- Max tryck: 350 bar
- Inställningsområde: 7–28 MPa
Bra att veta
Ställ in ventilen med en manometer på den reducerade sidan och lås inställningen efteråt. Kontrollera kaviteten och dra patronen med rätt moment. Är du osäker på vilken del som passar kan du kontakta någon av AMAB:s butiker, så hjälper vi dig att hitta rätt.
