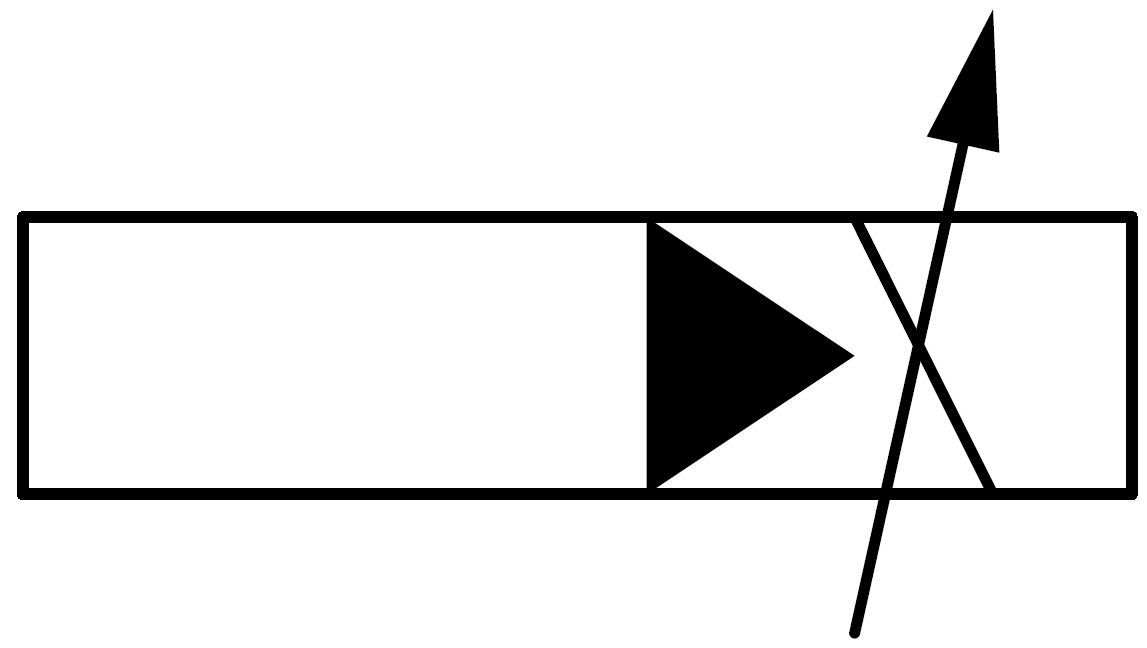

Elhydraulisk proportionell slidkontroll MSPF för arbetssektionerna (HEM) i Dana Brevinis HPV 41, för 24 VDC och i aluminiumhus. MSPF styrs med PWM-ström och kan köras både proportionellt och i on/off-läge.
Användning
HPV 41 är Dana Brevinis sektionsbyggda, lastkännande (LS) proportionalventil, där inlopp, arbetssektioner (HEM) och ändsektion byggs ihop till ett ventilpaket. Vid proportionell styrning ställs sliden in efter en PWM-signal från ett styrkort, via två elproportionella tryckreduceringsventiler. MSPF är avsedd för medelhög upplösning där hysteres inte är kritisk, och saknar manuell slidmanövrering, vilket ger mindre mått. Med ett HCF-lock kan sektionen köras enkelverkande.
Tekniska data
- Typ: elhydraulisk proportionell slidkontroll
- Märkspänning: 24 VDC (22–30 V)
- Max ström: 750 mA
- Start / slut slidrörelse: 260 mA / 520 mA
- Effekt: 18 W
- Resistans (R20): 20,8 Ω
- Ditherfrekvens: 75 Hz
- Reaktionstid: 120 ms till ändläge, 90 ms tillbaka
- Kontakt: AMP Junior Power Timer, 2-polig
- Kapslingsklass: IP65 med kontaktdon
Bra att veta
Ställ in min- och maxström i styrkortet så att funktionen startar mjukt och får full hastighet. Kontrollera att pilottryck finns i ventilpaketet. Är du osäker på vilken del som passar kan du kontakta någon av AMAB:s butiker, så hjälper vi dig att hitta rätt.
