Nip 90 l ORFS 9/16-18 -1/4"

✔ Presskopplingsnippel ORFS för slang 1/4"
✔ Slangkoppling enligt ISO 12151-1, ORFS enligt ISO 8434-3
✔ Anslutning 9/16"-18, 90° vinkel
✔ För anslutning av hydraulslang till komponenter med ORFS-gänga
Artikelnr: 0045470404

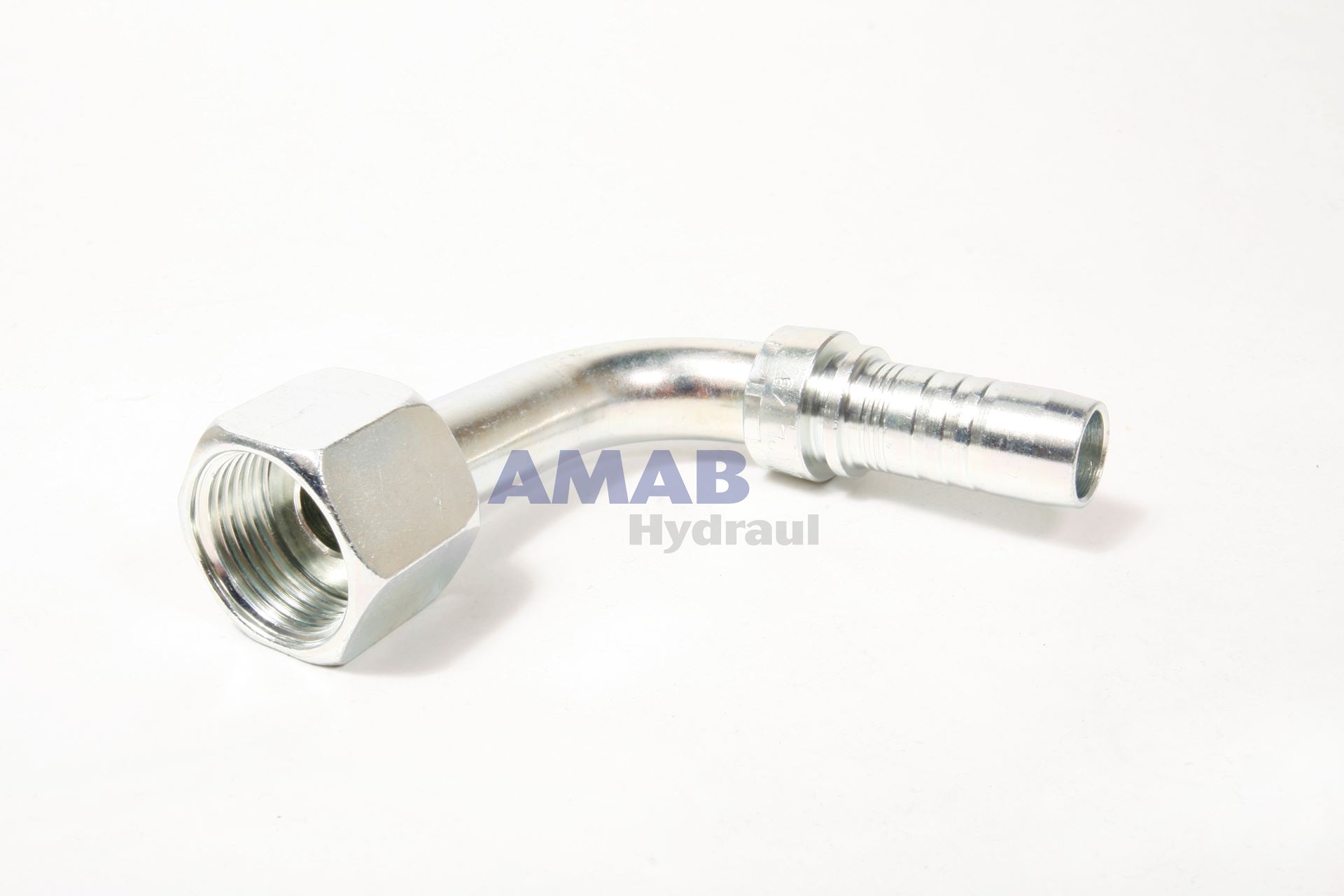

Vinklad pressnippel 90° med lång böj (long drop) i Manulis MF2000-system med invändig ORFS-anslutning 9/16"-18 och pressad mutter, för hydraulslang 1/4" (DN 6, storlek -04). Nippeln följer SAE J516 / ISO 12151-1.

Användning

MF2000 är Manulis system med pressnipplar och presshylsor för hydraulslang med stålflätning eller stålspiral. ORFS-muttern skruvas på en utvändig ORFS-gänga, där en O-ring i motpartens plana tätningsyta tätar mot nippelns plana ände. Den långa böjen flyttar ut slangen från anslutningen, vilket hjälper där en vanlig 90°-nippel skulle krocka med intilliggande detaljer.

Tekniska data

  • Typ: pressnippel 90°, lång böj, ORFS invändig
  • Gänga: ORFS 9/16"-18 (UNF)
  • För slang: 1/4" (DN 6, -04)
  • Standard: SAE J516 / ISO 12151-1
  • Mutter: pressad (crimped back-nut)
  • Mått: A 25 mm, B 4,4 mm, C 8 mm, E 46 mm
  • Nyckelvidd H2: 17 mm
  • Förpackning: 50 st (säljs styckvis)

Bra att veta

O-ringen sitter i motpartens spår och ska vara hel och rätt placerad – byt den när förbandet har öppnats. Tätningsytorna ska vara rena och oskadade och gängan ska inte tätas med tejp. Nippeln pressas tillsammans med en MF2000-presshylsa som väljs efter slangtyp och dimension – i Manulis tabeller framgår om slangen ska skalas eller inte. AMAB pressar slangledningar på beställning i butikerna och hjälper till att välja rätt slang, hylsa och pressmått.

Specifikationer
Anslutning G1 9/16"-18
DimensionA 24,5
DimensionB 4,4
DimensionC 8.2
DimensionE 45.5
Förp. Antal 50
För slang 1/4"
H2 - nyckelvidd 17
ISO-standard ISO 12151-1
Nominel diameter DN 6
OBS "Slip-on" mutter
