T-adapt stb ORFS 9/16-7/16SAE

✔ Adapter ORFS / utvändig SAE o-ringsgänga
✔ ORFS enligt ISO 8434-3 / SAE J1453, SAE o-ringsport enligt ISO 11926
✔ För anslutning av ORFS-slang och rör till SAE o-ringsportar på pumpar
Artikelnr: 0670470404

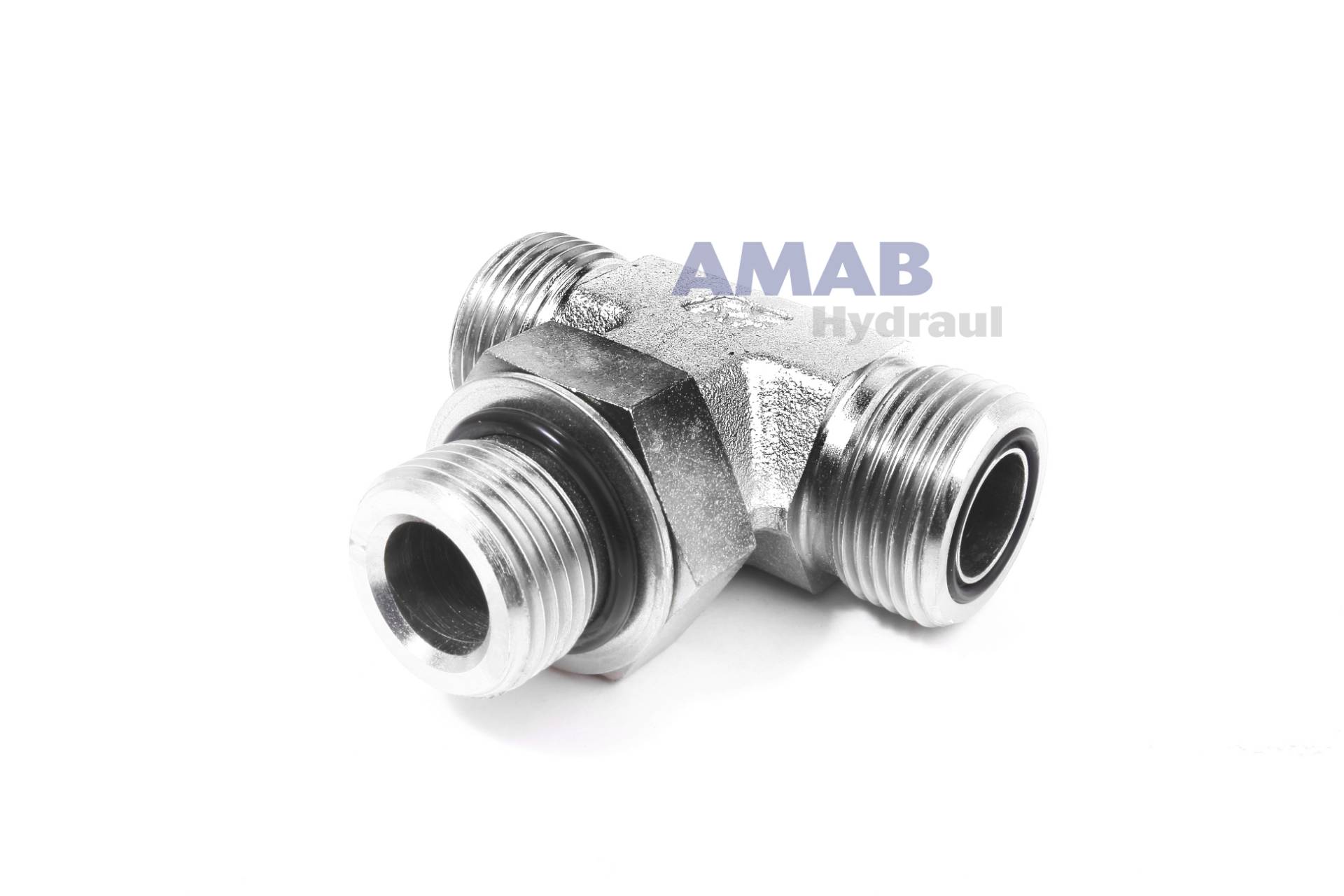

Ställbar T-adapter från For med två utvändiga ORFS-gängor 9/16"-18 i linje och en ställbar utvändig SAE UNF-gänga 7/16"-20 med O-ring och låsmutter i grenen, för portar enligt ISO 11926 (SAE J1926).

Användning

Grenen skruvas in i en SAE O-ringsport och T-adaptern riktas innan låsmuttern dras. De två ORFS-anslutningarna fördelar flödet åt två håll till slangar eller rör med ORFS-mutter 9/16"-18.

Tekniska data

  • Typ: T-adapter, ställbar gren
  • ORFS-anslutningar: 2 x utvändig 9/16"-18 med O-ring (ISO 8434-3)
  • Inskruvning: utvändig UNF 7/16"-20 med O-ring, ställbar (ISO 11926)
  • Mått B / C: 21,5 / 32,5 mm
  • Nyckelvidd: 16 mm
  • För rör: 6 mm (1/4")
  • O-ring ORFS: 7,66 x 1,78 mm, NBR 85 Shore, −20 °C till +120 °C
  • Max arbetstryck ORFS-ände: 63 MPa (630 bar)
  • Åtdragningsmoment ORFS-mutter: 25–28 Nm
  • Material: stål, förzinkat utan sexvärt krom

Bra att veta

Skruva in grenen tills O-ringen ligger an i portens försänkning, vrid till rätt riktning och dra låsmuttern. ORFS tätar med en O-ring i kopplingens plana ändyta mot den plana hylsan på röret eller slangnippeln. Kontrollera att O-ringen sitter i spåret och är hel och att tätningsytorna är rena – gängan tätar inte och ska inte tejpas. Enligt For gäller det lägsta arbetstrycket av kopplingens ändar.
