T-ad stb ORFS 1 7/16-1 5/16SAE

✔ Adapter ORFS 1.7/16-12 / utvändig SAE o-ringsgänga
✔ För rör 22-25 mm
✔ För anslutning av ORFS-slang och rör till SAE o-ringsportar på pumpar
Artikelnr: 0670471616

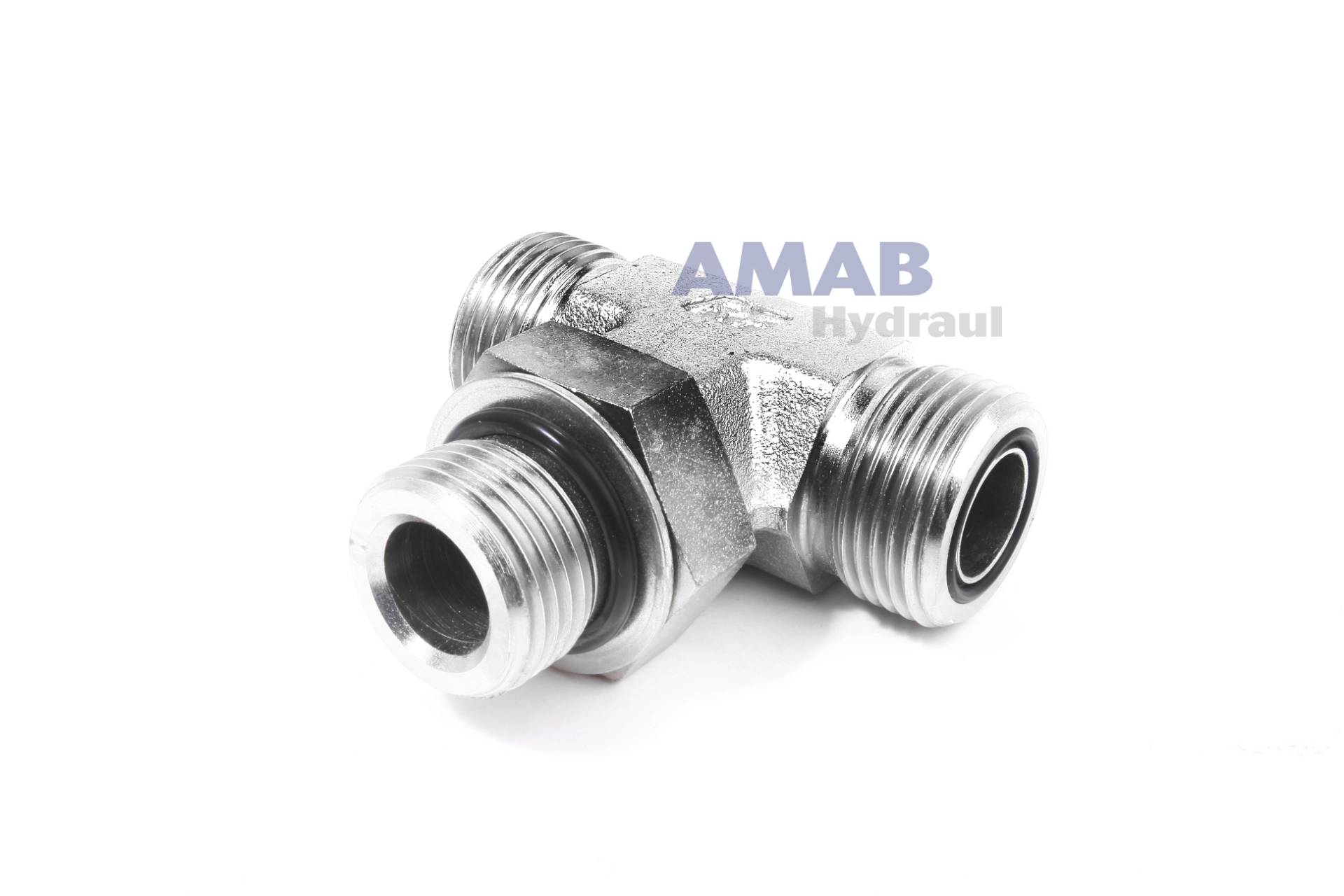

Ställbar T-adapter av typ 9TOL5 från RAC-Fluid med två utvändiga ORFS-anslutningar 1 7/16"-12 och en ställbar utvändig UNF-gänga 1 5/16"-12 med låsmutter och O-ring för O-ringsportar enligt ISO 11926 / SAE J1926. ORFS-sidorna motsvarar rör 25 mm.

Användning

T:et skruvas in i en UNF-port 1 5/16"-12, vanlig på pumpar, motorer och ventiler av amerikanskt ursprung, och riktas innan låsmuttern dras. De två ORFS-anslutningarna fördelar flödet till slangar med invändig ORFS 1 7/16"-svivelmutter eller till rör. RAC-Fluids ORFS-kopplingar följer ISO 8434-3 och SAE J1453 och är gulförzinkade.

Tekniska data

  • Typ: ställbar T-adapter, ORFS – UNF med O-ring (9TOL5)
  • ORFS-sidor: 2 x utvändig 1 7/16"-12 (rör 25 mm)
  • Portsida: UNF 1 5/16"-12, ställbar, O-ring
  • Nyckelvidder: Ch1 37 mm, Ch9 41 mm
  • Mått: H 59,5 mm, H3 18,5 mm, L 41,5 mm
  • ISO-standard: ISO 8434-3
  • O-ring: NBR, −30 °C till +120 °C
  • Material: stål, gulförzinkat

Bra att veta

Skruva in kopplingen tills O-ringen ligger an, vrid tillbaka till rätt riktning (högst ett varv) och dra låsmuttern mot porten. Smörj O-ringen lätt och kontrollera att porten har plan, ren tätningsyta. ORFS tätar med en O-ring i kopplingens plana ändyta mot den plana hylsan på röret eller slangnippeln. Kontrollera att O-ringen sitter i spåret och är hel och att tätningsytorna är rena – gängan tätar inte och ska inte tejpas. ORFS ska inte blandas ihop med JIC, som kan ha liknande gängor men tätar med kona.

Specifikationer
Anslutning G1 1.7/16-12
Anslutning G2 1.5/16-12
DimensionB 41,5
DimensionC 59,5
Förp. Antal 1
H1 - nyckelvidd 37
H2 - nyckelvidd 41
ISO-standard ISO 8434-3
För rör 22-25 mm
