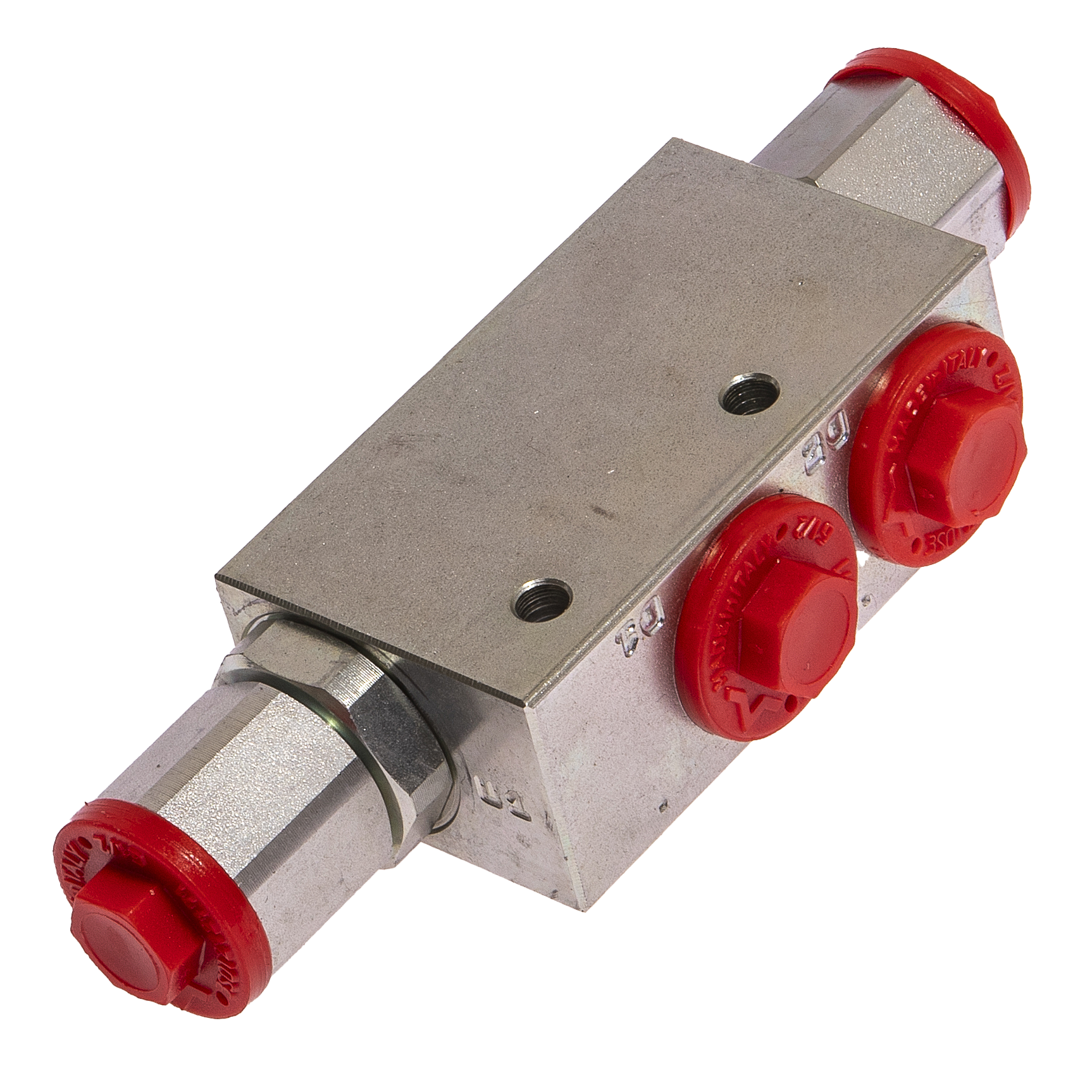

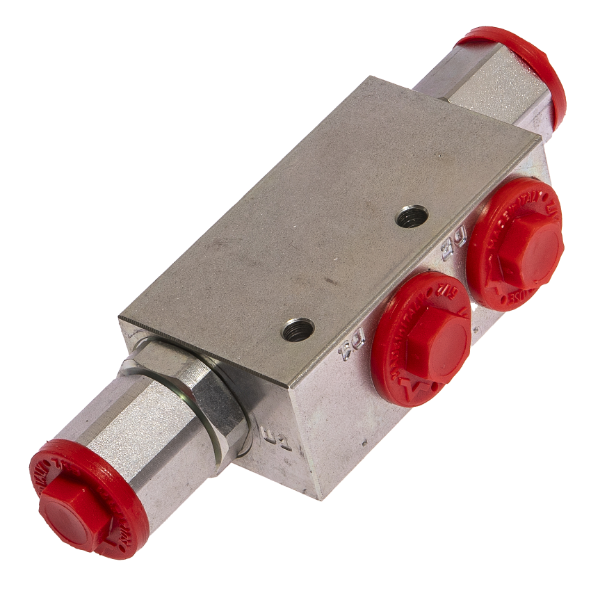

Pilotstyrd backventil enkel VBPSL-12/P4/AC

Tillverkare: Walvoil SpA
Walvoil
Ledningsmontage
G 1/2", 50 l/min, 30 MPa, 1:4
Stål
OEM: 1410032100
Artikelnr: 8000022908

Pilotstyrd backventil, enkelverkande, Walvoil VBPSL 12/p4/ac för ledningsmontage med portar G 1/2" och hus i stål.

Användning

Backventilen låser oljan i en cylinder så att lasten hålls kvar när riktningsventilen står i neutralläge, och öppnas av pilottrycket från den andra ledningen när cylindern ska röra sig åt andra hållet. Typiska användningar är stödben, lyftcylindrar och redskap där lasten inte får sjunka.

Tekniska data

  • Typ: pilotstyrd backventil, enkelverkande, ledningsmontage
  • Portar: G 1/2"
  • Pilotförhållande: 1:4
  • Nominellt flöde: 50 l/min
  • Hus: stål
  • Max tryck: 35 MPa (350 bar)
  • Läckage: 0,25 cm³/min vid 210 bar

Bra att veta

Ventilen ska monteras så nära cylindern eller motorn som möjligt, och gängorna tätas med tätningsbricka eller ED-tätning mot plan yta. Kontrollera flödesriktningen enligt portmärkningen innan ventilen ansluts. Aluminiumhus är lättare men har lägre tillåtet tryck än stålhus. AMAB hjälper gärna till med adaptrar, slangar och inställning i butikerna.

Specifikationer
Material Stål
Flöde 50 l/min
Fabrikat Walvoil
Användningsområde Pilotstyrd backventil
Arbetstryck 30 MPa
Beskrivning Enkel
Pilot förhållande 1:4
Anslutning G 1/2"
Öppningstryck 0,4 MPa
OEM 1410032100
Montage Ledningsmontage
Dokument
Web - Teknisk data
