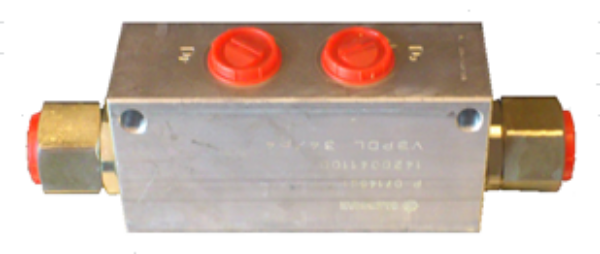

Pilotstyrd backventil dubbel VBPDL-14/P4/AC

Tillverkare: Walvoil SpA
Walvoil
Ledningsmontage
G 1/4", 15 l/min, 35 MPa, 1:4
Stål
OEM: 1420012100
Artikelnr: 8000023204

Dubbel pilotstyrd backventil Walvoil VBPDL 14 för ledningsmontage med anslutningar G 1/4" och hus i stål. Ventilen låser en dubbelverkande cylinder i båda riktningarna och öppnar med pilottryck från den motsatta ledningen.

Användning

Ventilen används för att hålla en cylinder stilla i ett visst läge, till exempel på stödben, tippflak, lyftanordningar och fastspänningar, även om riktningsventilen läcker internt. När föraren kör cylindern åt ena hållet öppnar trycket i den ledningen backventilen i den andra, så att oljan kan gå tillbaka.

Tekniska data

  • Typ: dubbel pilotstyrd backventil, ledningsmontage
  • Anslutning: G 1/4"
  • Max flöde: 15 l/min
  • Max tryck: 350 bar (stålhus)
  • Pilotförhållande: 1:4,5
  • Läckage: cirka 0,10 cm³/min vid 210 bar
  • Material: stål
  • Vikt: 0,73 kg

Bra att veta

Pilotstyrda backventiler fungerar bäst med en riktningsventil vars mittläge förbinder A och B med tank, så att pilottrycket släpps och ventilen stänger direkt. Minsta öppningstryck motsvarar trycket på cylindersidan delat med pilotförhållandet. Placera ventilen nära cylindern.

Specifikationer
Material Stål
Flöde 15 l/min
Fabrikat Walvoil
Användningsområde Pilotstyrd backventil
Arbetstryck 35 MPa
Beskrivning Dubbel
Pilot förhållande 1:4
Anslutning G 1/4"
Öppningstryck 0,4 MPa
OEM 1420012100
Montage Ledningsmontage
Dokument
Web - Teknisk data
